圓振篩的結構設計和工作特點

鄭州天宇重工 2022-01-20

咨詢

　圓振動篩篩網的運動軌跡近似于橢圓形，物料經過篩網的振動而不斷拋起并落下而完成篩分的工作。主要工作原理是電機通過三角皮帶的帶動使得激振器產生高速旋轉從而使篩箱產生一定振幅的運動，物料經過篩箱的沖擊能會發生連續的拋擲運動，使小于篩孔尺寸的物料在落下的過程中透過篩孔完成分級。

圓振篩一般用于砂石和褐煤物料的破碎和篩分工作，根據不同的物料大小和用料要求可以選擇不同規格和層數的篩網，另外由于煤炭含粉量較高且污染較多因此一般篩分設備就會選擇全封閉結構的圓振動篩，這里我們主要介紹下全封閉圓振篩的結構和工作原理。

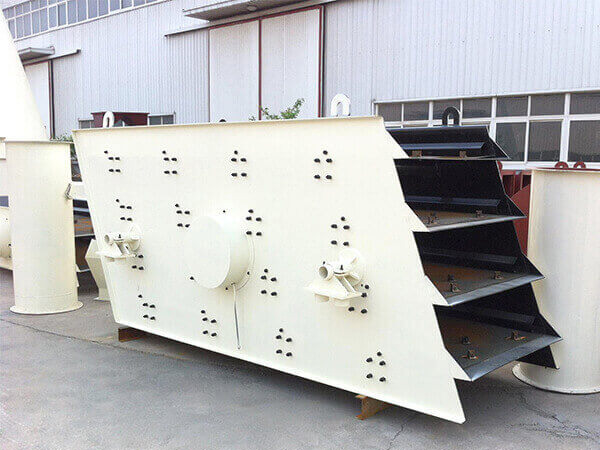

圓振篩的結構設計

全封閉圓振動篩的篩箱和外部采用軟連接，這樣所形成的封閉空間就可以防止粉塵污染，根據用料要求，可以選擇雙層或多層篩網，下層沖孔篩板來篩分不同粒度的物料。另外將振動篩的篩面傾角設置20度，使其傾斜安裝，這樣可以使篩分效率更高一些。篩板通過篩板條和安裝梁固定起來，形成較為穩定的結構，保證振動篩的強度和穩定性，防止向兩側傾倒。

圓振篩的激振器安裝在篩箱的中心，振動篩整體做圓形軌跡的振動，因此振動篩的振動幅度比較平均，篩箱上橫向和縱向的加速度一致，在篩網不易出現物料堆積的情況，物料篩分效率較高。

圓振動篩的工作特點

1、物料在篩網上的運動軌跡是近似橢圓形，物料的彈跳力更高，另外如果被卡在篩孔的物料也更容易彈出，篩分效果更好。

2、圓振動篩的傾角可以根據物料大小設置，坡度越陡則物料停留時間越短，篩分效率越高，提高設備的處理量。

3、圓振動篩采用的篩板厚度較高，且為高耐磨的高錳鋼材質，抗沖力較強，使用壽命更長。

4、激振器設置在篩箱的中心位置，所產生的動力分布均勻，有利于物料快速分散開，增加篩機的有效面積，篩分效率更高。
