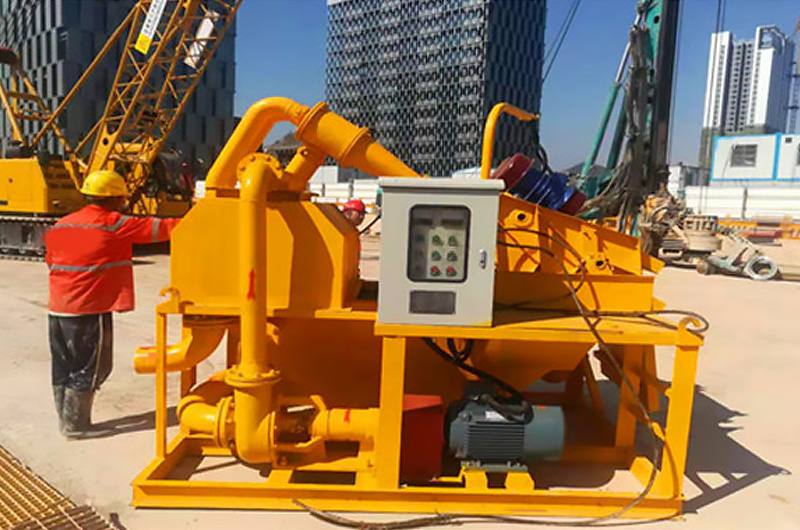

泥漿凈化器是由污水處理泵、旋流除砂器、振動篩和連接膠管等結構組成的。其中的振動篩是采用上下雙層抽拉式篩網固定架，篩網更換方便，在上面一層選擇80目較粗的篩網，下層的篩孔為16目左右的細篩網。泥漿經過上層篩網可以將較大的巖屑分離出來，余下的較小的泥塊經過下層篩網篩分，也可以保護下層篩網避免大巖屑的沖力，且比單層篩網的振動篩處理量更大。

 泥漿凈化器結構介紹



泥漿凈化器工作原理

泥漿凈化器是以旋流除砂器和振動篩的為基礎，進行合理的組合來達到凈化泥漿的目的。

具體工作原理為：泥漿經過渣漿泵從沉淀池中抽出來，之后經過振動篩的錄井罐先進入泥漿回收的振動篩下層經過粗篩過濾，將一些較大較粗的顆粒篩分出來之后進入儲漿罐，通過砂漿泵從槽內將過濾后的泥漿抽吸上來，將泥漿沿著管線從除砂器的進漿口進入，部分細泥沙經過旋流器從滴流嘴落入到上層的細篩網中，經過篩分和脫水等流程后將一些干燥的細渣聊分離出，在此返回儲漿罐內，旋流器中處理后干凈的泥漿從旋流器溢流管進入中儲箱，之后沿著出漿罐進入儲漿槽。
