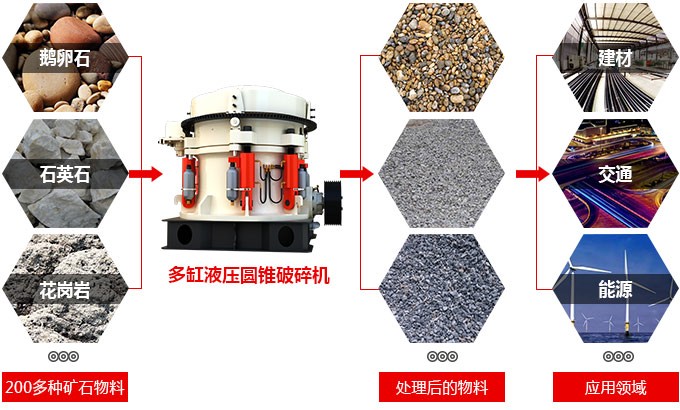

液壓圓錐破碎機因其結構設計簡單、破碎力大、生產效率高且自動化程度高的特點，廣泛使用于冶金，建筑，鐵路，公路，礦山等行業。可以破碎河卵石，玄武巖，花崗巖等200余種礦山石料，但是大家可能并不太了解單缸和多缸液壓破碎機區別在哪些方便，下文是詳細介紹。

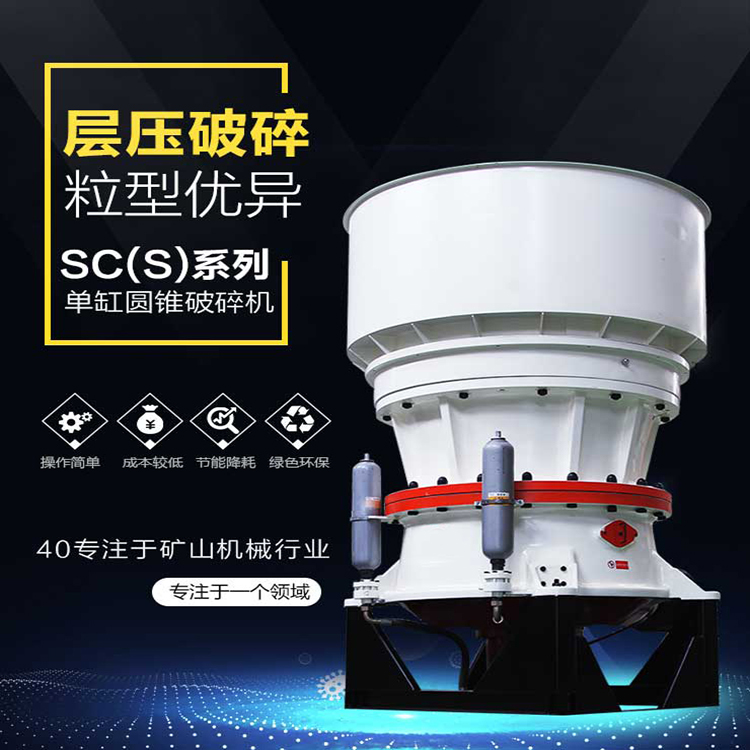

單缸液壓破碎機

構造：單缸液壓圓錐破碎機，結構簡單，是由上架體、中架體、下架體、動錐部、偏心套部、傳動部、液壓缸部等部件組成，如下圖所示：

工作原理：石料進入后，在電動機的作用下，機器內部的帶輪，圓錐部件和傳動軸做周期性的旋擺動作，石塊經過偏心軸，軋臼壁的不斷揉搓和擠壓進行破碎。

過載保護設計：在過鐵和機器清腔時，液壓油進入蓄能器，過鐵后蓄能器迅速將液壓油收回。

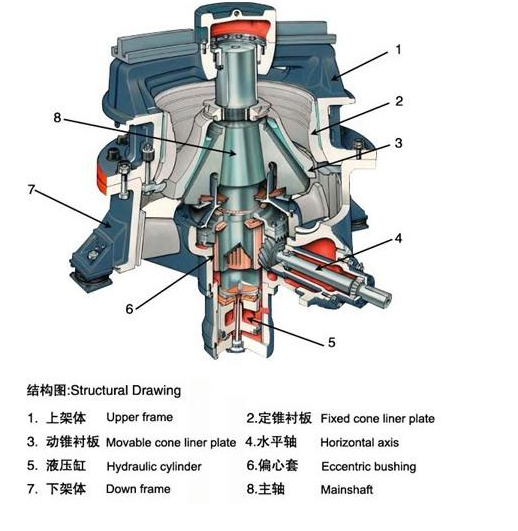

圖為：單缸圓錐內部結構

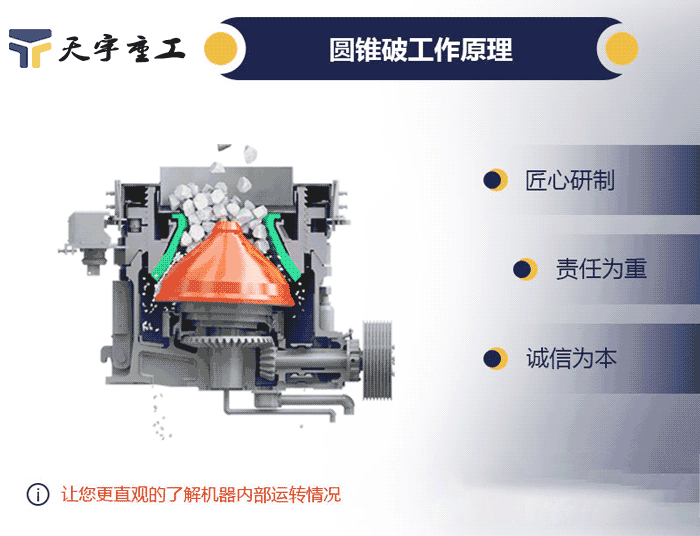

圖為：單缸圓錐工作原理

特點：

1.通過量大可以破碎較硬的石料，在冶金，鐵路，建筑業廣泛使用。

2.主軸上下都有支撐，可以承受較大的破碎力，另外 采用層壓破碎原理的破碎腔加上相配的轉速，破碎效率更高、產品粒型好。

3、可通過計算機遠程對設備進行操作，機械自動化控制、方便及時查看或維修，故障發生前能夠做出警報，運行更加穩定，故障率低。

4、安裝了德國進口的除塵消音裝置，節能環保、運營花錢少。

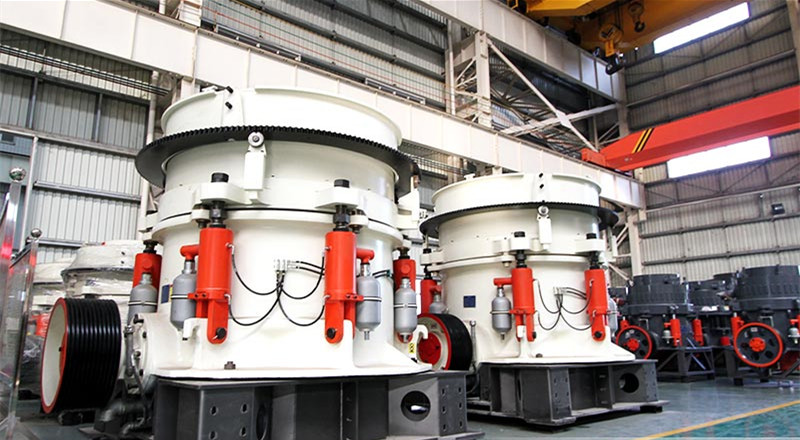

多缸液壓圓錐破碎機

構造：主要是由下機架部、偏心套部、傳動部、支撐套部、調整環部、動錐部組成的，如圖所示：

工作原理：在物料從料口進入破碎腔后因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓從而產生破碎的作用，以此讓石料間互相擠壓破碎，粒型較好。

過載保護設計：有異物進入破碎腔內時，液壓系統把排料口擴大，異物從破碎腔排出，在異物在排料口卡住時，使用清腔系統，再次擴大排料口排除異物。

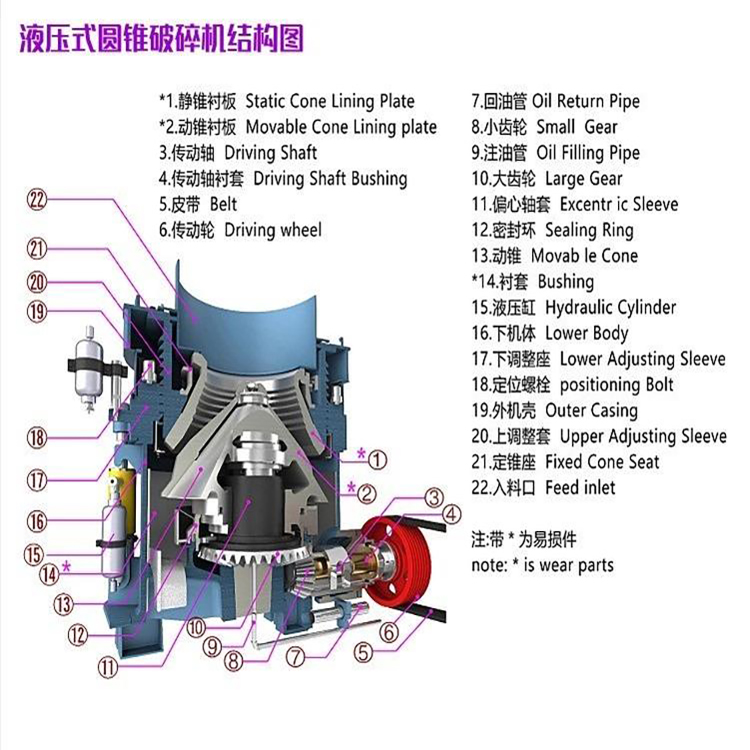

圖為：多缸圓錐內部結構




特點：

1.當機器發生過鐵故障時，液壓保險系統通過液壓將支撐套和定錐部頂部排除出故障物，減少了維修成本。

2.所有的零件可以在頂部側面拆裝維護，方便維修。

3.多種破碎腔，只需更換 定錘襯板和動錐襯板即可，可以滿足不同的用料粒度要求。

4.破碎機部件均有耐磨保護，易損件消耗少、維修成本低。

5.獨特的稀油潤滑系統設計，大大提高了設備使用壽命。

總體來說，單缸圓錐的中破效果更好一些，通過量大，多缸圓錐的細碎效果更好，以上就是為您總結的單缸液壓破碎機和多缸液壓破碎機的區別，更多詳情也可點擊咨詢在線客服
